第四轴的用途

您的当前位置: 首 页 >> 新闻中心 >> 行业新闻

第四轴的用途

发布日期:2019-09-24 作者: 点击:

标准加工中心: 轴数为三轴,加工零件时,只能加工工件的上表面,不能加工侧面。若工件的多个表面要加工,只能靠多次翻转,装夹来完成。由此产生多次的装夹误差,刮伤,压伤,等现象,产品的不良率高。由于多次装夹,且机床非运行时间长,生产效率低。因此开发出第四轴,与五轴来应对三轴加工中心以上的不足。

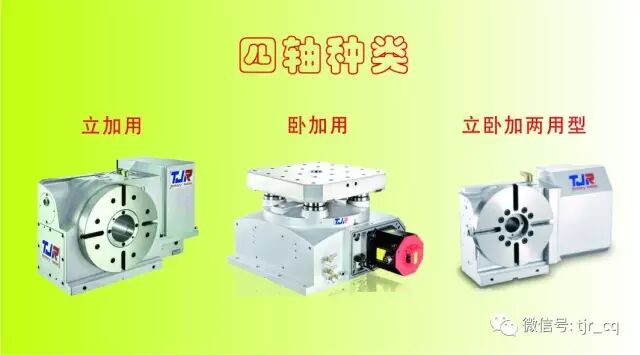

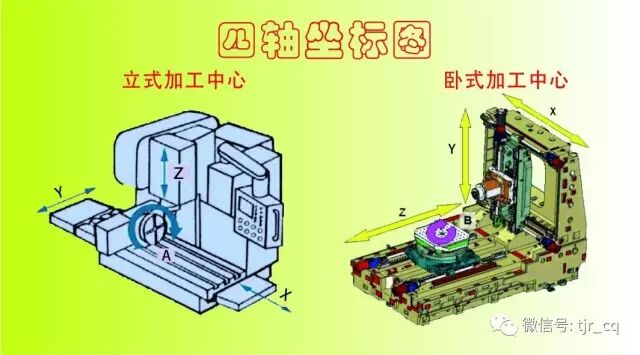

第四轴介绍:


第四轴


加工中心装第四轴后:


一,第四轴回转定位,可对零件的多个表面进行加工。

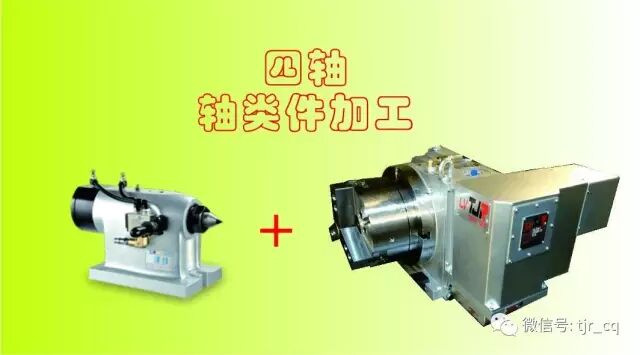

加工长轴工件时,可搭载卡盘,配合顶针尾座,支撑工件的另一端来加工(如图示):


第四轴


加工异性工件时,可选用圆盘尾座,配合专用夹具来加工(如图示):


第四轴


二,第四轴与其他三轴配合,可做四轴四联动插补加工,如螺旋槽,汽轮机叶片,等等。

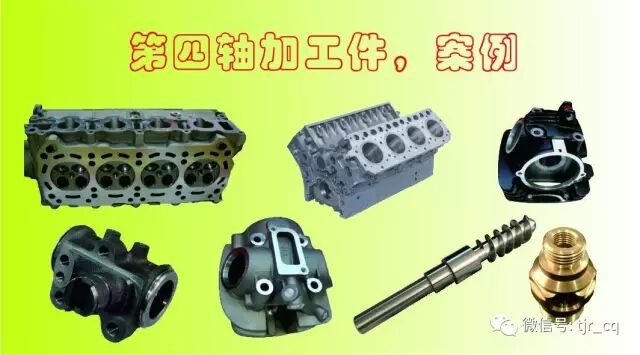

综合第四轴的功能,一次装夹,完成工件的多表面复合加工。减少工件的装夹次数,提高产品的生产效率。消除了多次装夹带来的误差,提高了产品的精度。


第四轴


第四轴

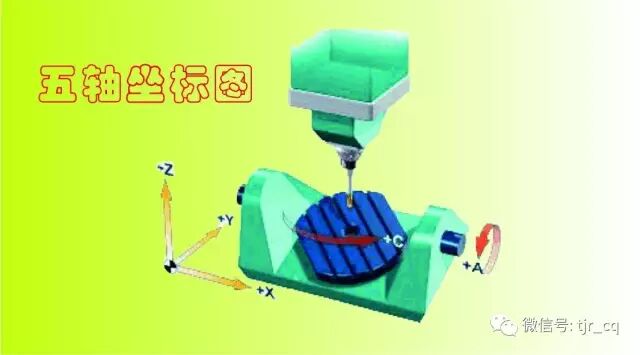

五轴介绍:加工中心装五轴后


一,任意两轴回转定位,可对零件的多个表面进行加工。法向和轴向都行成夹角之斜面,斜孔,做倾斜加工(如图示);

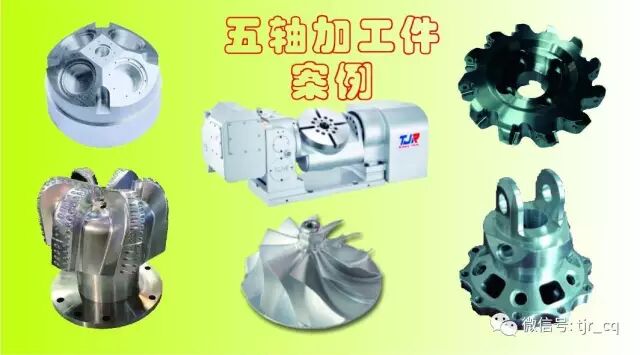

二,与其他三轴配合,可做五轴五联动插补加工,如叶轮,叶片,石油钻头,等等(如图示)。


第四轴


第四轴


总结:


综合第四轴与五轴的优点,广泛用于汽车,电子/3C,航空航天,石油,化工,数控刀具,军工,等行业,高精密,高难度零件的制造。提高零件加工的精度与效率,为生产企业带来高收益的投资回报。
