数控等分转台的结构介绍

发布日期:2018-05-14 作者: 点击:

数控转台从结构上可以分为:驱动、传动、分度定位、刹紧等机构。数控等分转台通过传动部分,将由系统控制的驱动传递到需转动角度的工作台台面,实现数控转台的分度转位。接下来给大家详细介绍一下数控转台的结构。

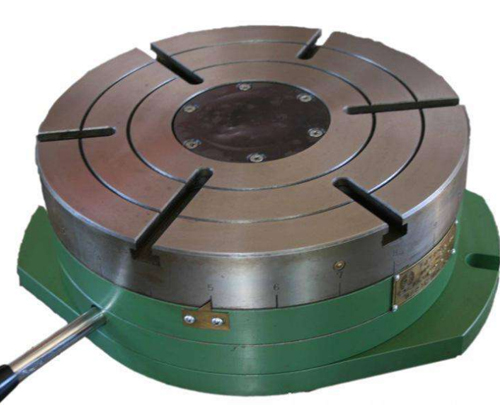

等分转台


1、驱动:液压转台采用液压驱动齿条或液压马达,通过齿条驱动齿轮或液压马达驱动齿轮的方式进行动力提供;而电动转台则采用伺服电机提供动力。


2、传动:有齿条齿轮传动、蜗轮蜗杆传动几种方式。电动转台一般是通过一对齿轮将电机动力传递到蜗杆,带动转台进行分度;液压转台,采用液压马达驱动的传动结构,类似于电动转台;采用齿轮齿条的,则是通过由活塞驱动的齿条带动与之啮合的与台面相对固定齿轮进行分度。


3、刹紧机构:等分转台的刹紧一般采用液压,给相互啮合的齿盘施加一定的压力,使端齿盘可靠啮合定位。任意分度的数控转台,较多采用涨紧套或刹紧片用液压或气压刹紧的方式,刹紧可靠性比较高。


4、分度定位:等分转台一般采用端齿盘分度定位,任意分度转台一般采用高精度蜗轮蜗杆分度定位。
